    UTD-3010系列產品是費希爾控制設備公司和上海自動化儀表股份有限公司五廠合作生產的產品。

    UTD-3010系列產品同Fisher3010性能質量基本相同，價格卻比Fisher3010降低很多，不失為價廉物美。

    UTD-3010系列產品由一臺3010智能型液位變送器和一臺00系列浮筒液位傳感器組成，3010智能型液位變送器從費希爾公司原裝進口，技術先進，性能可靠，浮筒液位傳感器由我廠制造，工藝穩定，技術成熟，現場平均無故障時間長達8萬小時以上，它可以測量液位，界面或者液體比重，輸出4-20MADC電流信號。

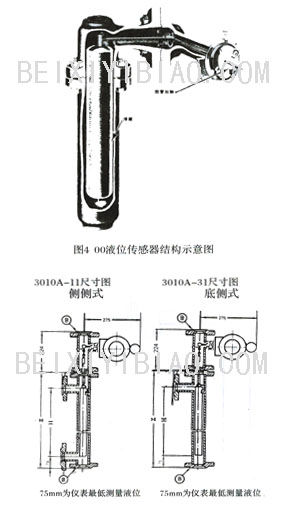

    UTD-3010系列智能型液位變送器是24V直流供電的儀表，OO系列浮筒液位變送器由浮筒組成的扭力管組件構成，懸掛在液體中得浮筒液位傳感器由浮筒感受浮力的變化，改變了扭力管上的扭矩，引起了扭力管角度的偏轉。3010液位變送器接受扭力管角度偏轉。3010液位變送器接受扭力管角度偏轉變換成帶HART通訊功能的4-20MA電流輸出，儀表的液晶顯示器（液位、界面高低或密度）：過程溫度（若安裝了RTD）；扭力管旋轉角度及百分?jǐn)?shù)。

    本儀表采用微控制器與相關的電力線路測量過程變量，提供電流輸出，驅動LCD顯示器及提供HART通信能力。圖3是儀表電子線路中主要部件的方塊圖。由四個主要部件組成，即LCD界示器、處理器模塊、傳感器線路板及端子板。處理器模塊包含微處理器、模一數（A/D）轉換器、回路接口、信號調整、數一模（D/A）輸出、供電及其主要線路的接口。

    傳感器線路板包含霍爾傳感器、監視霍爾傳感器的溫度敏感元件及儲存于霍爾傳感器相關系數的EPROM。端子板包含電磁干擾過濾器、回路接線端子及用于測量過程溫度的可選項RTD的接線。

被測液體的液位、密度或界面高低的變化引起浮筒感受浮力的變化，這變化北傳感器來說，其扭力管旋轉4.4度，這就使數字式液位控制器的輸出在4與20MA之間改變。扭力管的旋轉運動傳遞到數字式液位變送器擺動組件上。擺動組件上的磁鋼隨之?dāng)[動，改變了霍爾效應傳感器檢測的磁場。變送器將磁場信號轉換成一個電子信號。

    微控制器接受經環境溫度補償與線性化了的電子信號。微控制器也積極地補償由于過程溫度變化而引起的液體比重的變化。這種補償是根據經由HART協議的一個輸入量或者若RTD連上，則是根據這可選的RTD的輸入量。數一模（D/A）輸出線路接受微控制器的輸出并提供4至20MA電流輸出信號。

    在正常操作期間，當輸入是在上、下范圍值之間，數字式液位控制器輸出信號范圍是在4與20MA之間，且正比例于輸入。若輸入一旦超過低范圍值，其輸出將繼續正比于輸入直到輸入達到3.8或20.5MA。此時該輸出被認為是飽和的，并將仍然停留于此值，直到輸入回到正常操作范圍。然而一旦發生一個報警，該輸出就被改變到3.7或22.5MA，這取決于報警跳線的位置。

數字式液位控制器還提供反極性保護，瞬時浪涌電壓保護及電磁干擾（EM1）保護。

一、主要技術指標

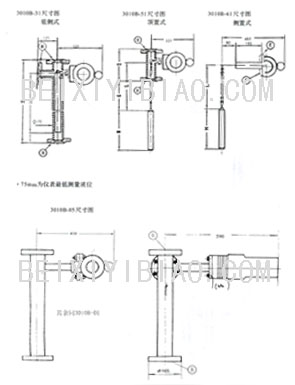

此系列儀表由一臺電動變送器（即表頭部分）和一臺液位傳感器（即浮筒扭管部分）兩部分組成。表頭部分由Fisher3010充當面浮筒部分有如下結構型式。

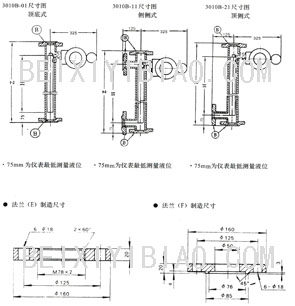

01 外浮筒頂?shù)追ㄌm安裝

11 外浮筒側側法蘭安裝

21 外浮筒頂側法蘭安裝

31 外浮筒底側法蘭安裝

51 內浮筒頂置法蘭安裝

61 內浮筒側置法蘭安裝

05 高溫外浮筒頂部法蘭安裝

15 高溫外浮筒側側法蘭安裝

25 高溫外浮筒頂側法蘭安裝

35 高溫外浮筒底側法蘭安裝

輸出信號：4-20MADC（含正、反作用輸出功能）

表頭部分精度（比重=1）：±0.25%FS

滯后：±0.2%FS

重復性：±0.1%FS

整機性能（比重=1，標準扭管）：

線性度：±0.75%FS

滯后：0.4%FS

標準浮筒體積重量

普通型：508㎝³0.95㎏

高溫型：638㎝³　1.00㎏

測量范圍：500，800，1200，1600，2000mm

介質比重：0.4～1.0 g/㎝³（此范圍外可作特殊訂貨處理）

界面測量最小比重差：0.1（標準浮筒）（g/㎝³）

工作壓力：

外浮筒型：6.3，16Mpa

內浮筒頂置型：6.3Mpa

內浮筒側置型：4Mpa

隔爆型儀表：防爆等級ExiaⅡCT6

本質安全型儀表：防爆等級ExiaⅡCT6

粉塵防爆型儀表：防爆等級DIPDPT13

二、特點

    智能化一一利用HART通訊協議的該儀表使用戶容易存取過程操作至關重要的信息。使用275型HART通信器，您可查詢、組態、標定或測試該儀表。利用HART協議，來自現場的信息可下載到控制系統中或按單個回路的信息接收，該協議還允許存取數字化得診斷、維修和其他過程數據。

    該儀表數字通信疊加在4-20MA過程控制信號的問一個二線制回路上，而不破壞過程信號，因此在不中斷過程信號的情況下，實現了真正的回時通信。

堅固，耐腐蝕的結構一一堅固的外殼、電路板防腐涂層，耐腐蝕浮筒材質，使儀表能承受嚴酷的環境和過程工藝。靈敏度高一一靈敏的霍爾元件，能檢測很小的轉角信號，使儀表能夠用于小比重、界面和其它一些輸入量小的應用場合。

精度、重復性好一密封的霍爾元件提供無干擾的信號，變送器內置濾波器可以減低輸出信號因液位波動引起的波動。使用性強一可用于不同的液體，寬的溫度范圍和嚴酷環境。防潮設計一單獨的接線盒，避免潮氣從接線部位進入電子部件。

液晶顯示器的顯示一液晶顯示器在百分?jǐn)?shù)刻度的棒圖上顯示模擬量輸出信號。該顯示器也可組態成顯示過程變量、過程溫度、百分?jǐn)?shù)范圍及扭力管旋轉角度。

電磁干擾濾除器一電子部件盒和接線盒中間的濾波器有利于儀表抗電磁干擾。

例：UTD-3010-B016.31200CA0

表示外浮筒頂?shù)资揭何粶y量，右式安裝，介質溫度≤150℃，公稱壓力6.3MPA，測量范圍1200MM，不銹鋼材質，本質安全型防爆，筒體不帶蒸汽夾套式。（見表式）

選型方式

● 結構材料

3010變送器

殼和蓋：鋁

內部：鋼板、鋁、不銹鋼、電路板

00液位傳感器

扭管：3J53 高溫扭管：高溫耐蝕合金

浮筒、杠桿；不銹鋼結構1cr18Ni9Ti

浮筒室：碳鋼；不銹鋼 高溫浮筒室：不銹鋼

介質溫度：普通型150℃，高溫型350℃

環境溫度：－40～＋70℃

環境濕度：10～95%

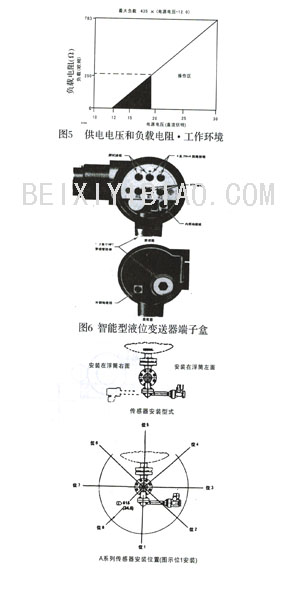

本安型儀表可配用MTL787S、Z787、LB987S、KN9710等齊納安全柵
