概述
UQZ系列浮球液位計是用于直接指示各種敞開或承壓容器內液位高度的指針式儀表。該儀表與工業設備上常用的玻璃液位計相比較，它不怕破裂，示值更為清晰，尤其適用于對玻璃管壁有粘滯作用的油污類液體介質或者有毒有害的介質的直接指示。
儀表屬純機械結構，故在易燃易爆場所工作時，具有本質安全性。
UQZ-1系列浮球液位為頂裝式儀表，可以用于地下水池或油庫等容器的液位指示。
UQZ-2系列浮球液位控制器具有較強抗振能力，可以用于移動的裝置，如槽車等安裝使用。該儀表的各項指標均符合一九八一年二月原國家勞動總局頒發的《液化石油氣槽車安全管理規定》中有關液位計的要求。
UQZ-2系列型儀表不適應于對黃銅、鋁、不銹鋼等材質有較強腐蝕性作用的介質。
主要技術指標
精確度：UQZ-1型2%
UQZ-2型2.5%
UQZ-01L型2%
環境溫度：I型-25～55℃，2型-40～55℃，01L型-40～55℃
介質溫度：≤120℃
安裝形式：UQZ-1型頂裝式，法蘭連接（法蘭用戶自制。本廠提供法蘭密封圈、安裝接頭、接頭密封圈）。
UQZ-2型側裝式，法蘭連接。
UQZ-01L頂裝式，ZG3/4”螺紋
型號表示
UQZ-

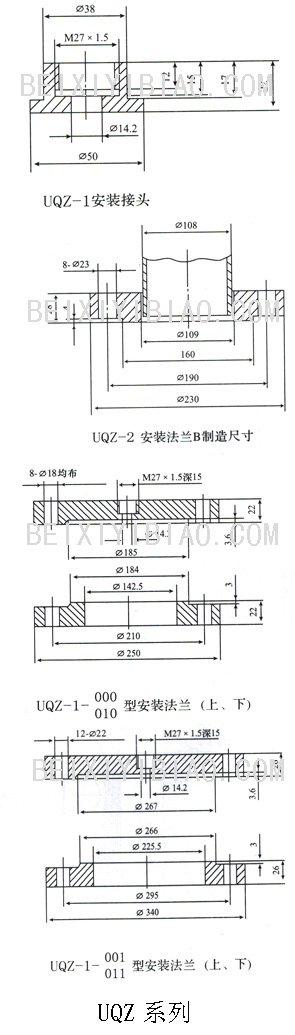

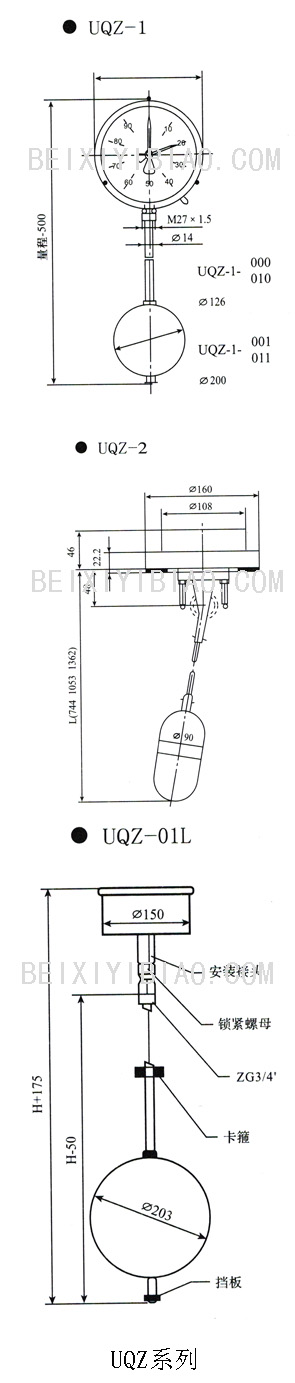

外形尺寸

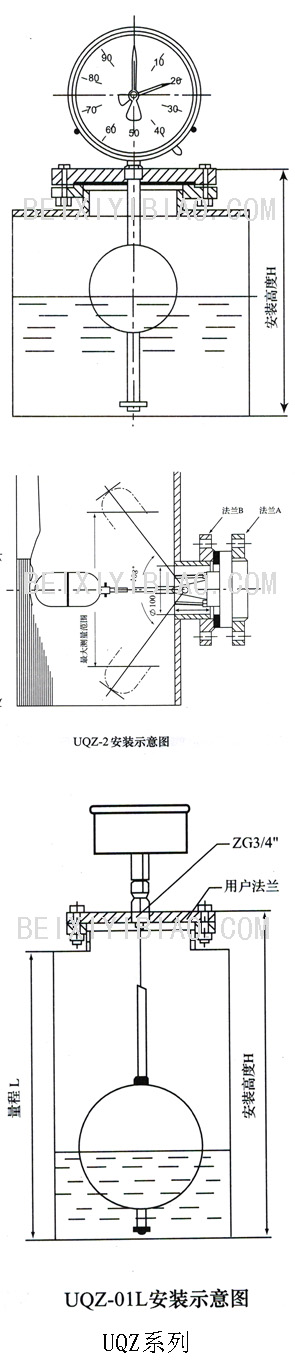

安裝
安裝使用注意事項 UQZ-1，UQZ-2，UQZ-01L浮球液位計應安裝在其浮球上下運動時不受妨礙的位置上。 被測介質不應含有鐵磁性雜質。 為了防止運輸時UQZ-1，UQZ-01L型儀表的浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封管底部，磁鋼在密封管頂部。用戶在安裝使用前應先拆下卡箍，將浮球上升至密封管頂部。然后輕緩地將浮球下移，指針作相應的轉動。 UQZ-1型儀表的面板指示類似手表指示形式。長指針刻度為厘米，指針與刻度均為紅色。滿度測量時指針數字為順時針方向排列，空度測量時指針數字為逆時針方向排列。 UQZ-01L型儀表出廠時附有安裝法蘭A，用戶應配管道法蘭B，用戶亦可直接用具有相應密封面的凸緣代替圖面中接管式連接。 UQZ-01L型儀表的面板指示形式為百分數。 UQZ-2型儀表的安裝位置儀表選擇在量程之半，如圖所示。 安裝使用注意事項 儀表成套性： UQZ-1浮球液位計 UQZ-1儀表一只 法蘭密封圈1只 安裝接頭1只 接頭密封圈1只 UQZ-2浮球液位計 UQZ-2儀表1只 法蘭密封圈1只 安裝法蘭A1只 UQZ-01L浮球液位計 UQZ-01L儀表1只 訂貨須知 產品型號、名稱 被測介質密度（g/cm3） 測量方式 工作壓力（MPA） 安裝形式 訂貨參數表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
