YPF系列膜片壓力表

產品編號：20150424-033224-9141

產品名稱：YPF系列膜片壓力表

產品型號：YPF

所屬類別：產品中心 » 壓力儀表 » 壓力表 » 壓力表

膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。

耐腐蝕性能取決于膜片材料。

結構原理：

儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密封性，故能保護其內部機構免受污穢侵入。

儀表的作用原理是基于彈幾天元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來

精確度等級：2.5級

使用環境溫度：－40～＋70℃相對溫度不大于90%。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃。

工作位置：垂直安裝。

外殼防護等級：符合IP64。

儀表技術性能符合行業標準JB/T5491－91《膜片壓力表》的規定。

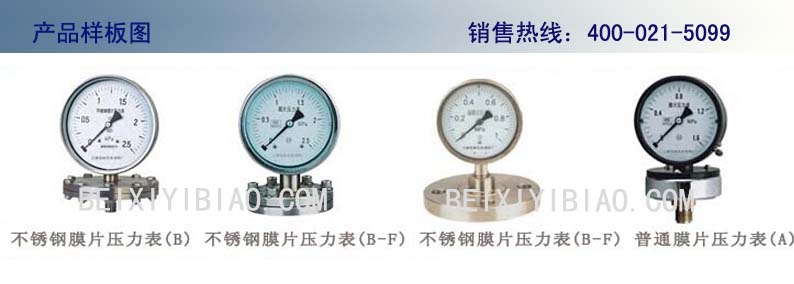

□選型表示如下：

□

表殼外徑

類型

壓力表

100）Φ100mm

150）Φ150mm

A）膜片壓力表

M20×1.5外螺紋接口

B）不銹鋼膜片壓力表

M20×1.5外螺紋接口

B－F）法蘭不銹鋼膜片壓力表

25－10GB法蘭接口

●標度范圍、外形尺寸及重量

型號

標度范圍

承壓部尺寸D1

表殼外徑

重量KG

YPF-100A

0-0.06、0-0.1、0-0.16、0-0.4、0-0.6、0-1、0-1.6、0-2.5、-0.1-0、-0.1-0.06、-0.1-0.15、-0.1-0.3、-0.1-0.5、-0.1-0.9、-0.1-1.5、-0.1-2.4MPA

￠85

￠100

1.6

YPF-100B

YPF-100B-F

￠115

YPF-150A

￠85

￠150

1.8

YPF-150B

YPF-150B-F

￠115

YPF-100B

YPF-100B-F

0-1.6、0-2.5、0-4、0-6、0-10、0-16、0-25、0-40

-1.6-0、-2.5-0、-4-0、-6-0、-10-0、-16-0、-25-0、-40-0、-0.8-0.8、-1.2-1.2、-2-2、-3-3、-5-5、-8-8、-12-12、-20-20KPA

￠160

￠100

2.9

YPF-150B

YPF-150B-F

￠160

￠150

3.2

●導壓系統及外殼等主要零件的材質

	YPF-100A	YPF-100B	YPF-100B-F	YPF-150A	YPF-150B	YPF-150B-F
D	?100	?110	?110	?150	?160	?160
H	66	66	66	91	91	91
h	32	32	36	32	32	36

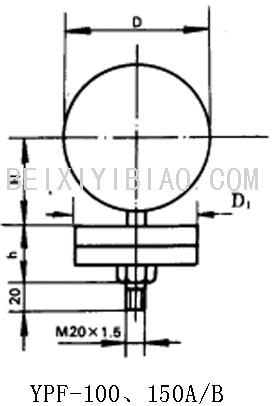

□外形尺寸 單位：mm
