   UYZ－50002系列電容物位計是UYZ－50電容物位計中的一個系列產品，電路板采用SMT技術，應用SMD表面貼裝元器件，具有技術先進，質量穩定，代表九十年代的水平。儀表運用電容測量技術測量物位，并且具有本質安全防爆性能的二線制儀表，要求防爆時，儀表與隔離安全柵配套使用，儀表為液體、粉料和粒料測量提供了可靠的方法，儀表不適用于粘滯導電介質。

□原理

    一個高頻振蕩信號交替接通一個穩定的參考電容和探測電極。電極電容隨電極周圍物料的高度而改變，這一電容變化改變振蕩頻率，頻率變化量正比于物料的高度。這種頻率變化量產生的電壓，并且轉換成4～20mA電流輸出信號。

型號表示：

1.  絕緣式：內電極1Cr18Ni9Ti桿外套聚四氟乙烯管護套，外電極用戶自備（金屬容器內壁或輔助電極）。

2.  同軸裸極式：內電極1Cr18Ni9Ti桿，外電極1Cr18Ni9Ti管。

3.  裸極式：內電極1Cr18Ni9Ti桿，外電極用戶自備（金屬容器內壁或輔助電極）。

4.  同軸絕緣式：內電極1Cr18Ni9Ti桿套聚四氟乙烯管管，外電極1Cr18Ni9Ti管。

5.  絕緣雙極式：內電極1Cr18Ni9Ti桿套聚四氟乙烯管管，外電極1Cr18Ni9Ti桿。

6.  裸雙電極式：內電極1Cr18Ni9Ti桿，外電極1Cr18Ni9Ti桿。

7.  絕緣繩式：內電極1Cr18Ni9Ti鋼絲繩，外電極用戶自備（金屬容器內壁或輔助電極）。

8.  裸繩式：內電極1Cr18Ni9Ti鋼絲繩，外電極用戶自備（金屬容器內壁或輔助電極）。

□主要技術指標

電源：24VDC±5％

輸出信號：4～20mADC

負載電阻：0～500Ω

輸出阻尼：0或3S（利用跨接器“J7”選擇）

校準：零位和滿量程

滿量程電容遷移量：A：30～180pF；B：70～2400pF

測量范圍：0.5，1.0，1.5，2.0，2.5，3.0m

防爆標志：iaⅡBT4～6

□選型指南

為了使儀表現場工作獲得理想的效果，用戶必須根據被測介質的物理性能，正確選用電極形式和儀表結構。

1、  導電液體的液位測量，選用UYZ-51X2時，若容器不導電，需加一根輔助電極至液位以下，上端與法蘭導電連接。（儀表不適合用于粘滯導電介質的測量）。

2、  絕緣不粘滯液體的液位測量選用UYZ-52X2。

3、  絕緣粉料的料位和粘滯絕緣液體的液位測量，選用UYZ-53X2，安裝時電極與地（容器或輔助電極）絕緣，容器不導電時，炫耀輔助電極。

4、  導電液體，導電性能不良的導電介質或有一定漏電的非導電介質，如果它們的流動性尚可，宜選用UYZ-51X4。

5、  UYZ-55X2用于流動性較差的導電液體介質液位的測量。

6、  UYZ-56X2用于流動性較差的絕緣液體介質液位的測量。

7、  UYZ-57X2用于大量程導電液體介質液位的測量。

8、  UYZ-58X2用于大量程絕緣液體介質液位的測量。

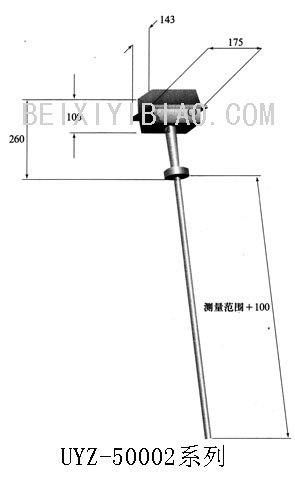

□外形尺寸

□接線圖

□訂貨：

訂貨時需要注明型號、測量范圍。分離型還需要注明同軸電纜長度。

  例：UYZ-521B2   1.5米

   電容物位計：電極型式為同軸裸極式：介質溫度-40～85℃

   電容遷移量：70～2400pF，4-20MADC二線制，測量范圍1.5米
